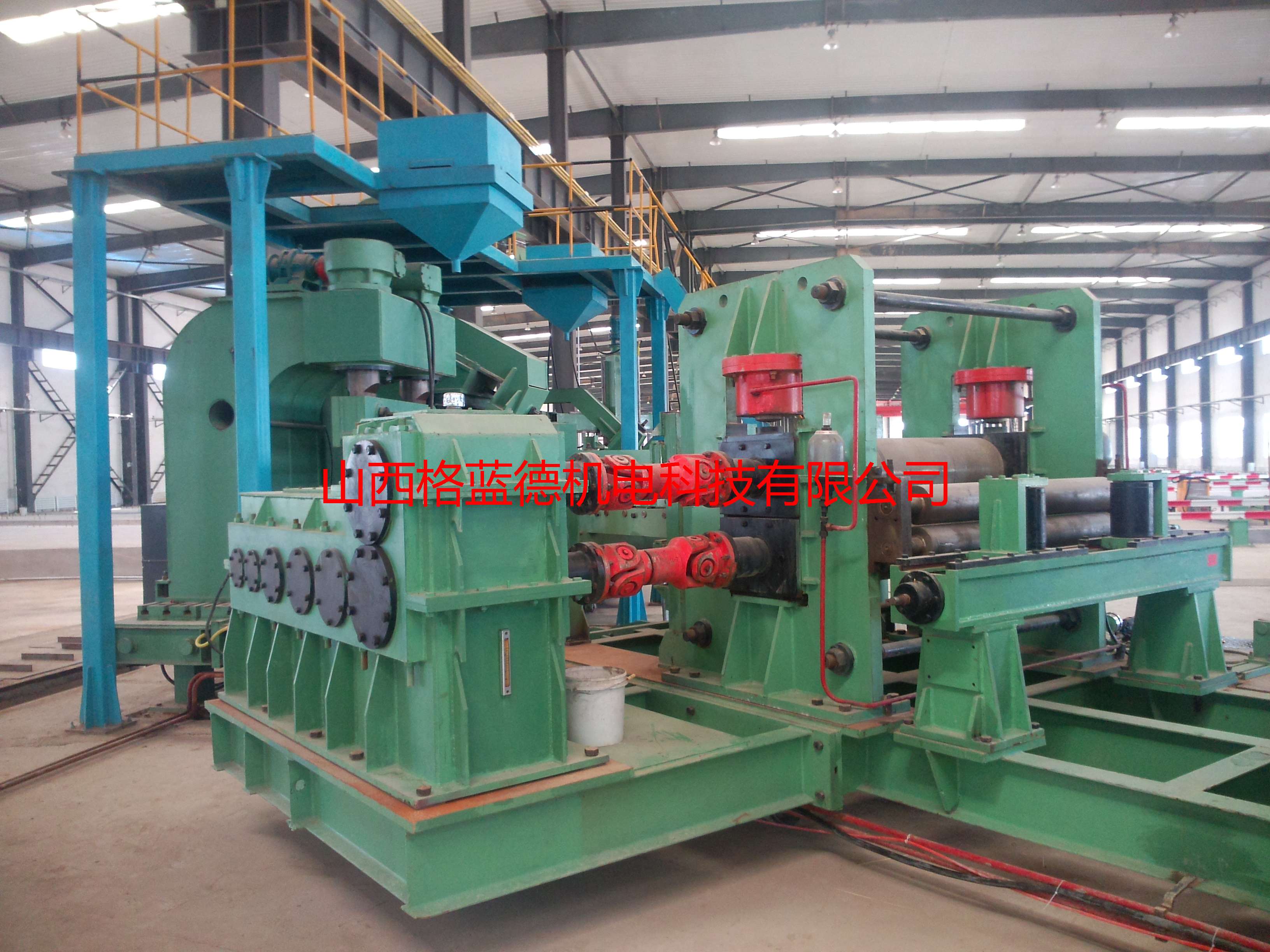

Ф219～Ф820x10螺旋焊管機組技術協議
一、概述
本螺旋焊管機組用于將帶鋼卷經打開、矯平、剪邊、成型、焊接等工序加工生產出符合要求的螺旋焊管，并對生產出的焊管進行管端的平整及鋼管平頭倒棱機、鋼管水壓試驗機、超聲波探傷、X光檢測等精整和檢查工序，生產出符合SY/T5037-2000等相關標準的螺旋焊管，用于低壓流體輸送管、城市煤氣管線、電力熱力管網，城市建筑用樁管、工業結構用管等不同行業和不同場合，以滿足不同行業的需求。
二、技術性能參數：
技術參數內容 |
鋼 卷 參 數 | 外 徑： | Φ1200-1800 mm |
內 徑： | Φ508-760 mm |
寬 度： | 450-800 mm |
厚 度： | 6-10 mm |
材 質： | Q235-A;16Mn |
月 牙 彎： | ≤10/10000 mm |
最 大 重 量： | 10 t |
鋼 管 參 數 | 外 徑： | Φ219-820 mm |
壁 厚： | 6-10 mm |
長 度： | 8-12 m |
螺 旋 角： | 40°-78° |
機組型式： | 前擺式，中心定位。 |
焊 接 | 焊 接 方 式： | 雙面埋弧自動焊接。 |
焊 接 速 度： | 0.8-2.1m/mm |
內 焊 焊 機： | DC-1500 |
外 焊 焊 機： | DC-1500 |
遞送速度： | 0.7-2.6m/mm |
成型方式： | 三輥彎曲，四排外控輥定徑。 |
動 力 參 數： | 電 壓： | 220/380 v |
自 來 水： | 0.2-0.4 Mpa |
壓 縮 空 氣： | 0.4-0.6 Mpa |
裝機容量 | ～360 KW |
三、工藝流程：(前擺式右螺旋斷續生產,中心定位)
開卷→夾送矯平→手動立輥→切割對焊→手動立輥→園盤剪遞送機→預彎導板→成型→內焊→外焊→超聲波檢測→飛切→撥出→倒渣及補焊→鋼管平頭倒棱機→鋼管水壓試驗機→收集
四、生產線非標機電液設備供貨明細：
N/N | 設備名稱 | 臺數 | 備注 |
主機設備 |
1 | 開卷機 | 1 |
|
2 | 夾送矯平機 | 1 |
|
3 | 手動立輥 | 2 |
|
4 | 切割對焊 | 1 |
|
5 | 園盤剪 | 1 |
|
6 | 遞送機 | 1 |
|
7 | 預彎及導板 | 1 |
|
8 | 成型機 | 1 |
|
9 | 前橋 | 1 |
|
10 | 內焊裝置 | 1 |
|
11 | 外焊裝置 | 1 |
|
12 | 后橋 | 1 |
|
13 | 飛切機 | 1 |
|
14 | 埋設件 | 1 |
|
15 | 主機液壓系統 | 1 |
|
16 | 主機電控系統 | 1 |
|
五、生產在線外購設備明細：（用戶自備）
N/N | 設備名稱 | 臺數 | 備注 |
1 | 內外焊焊機DC-1500 | 2 | 美國林肯 |
2 | 對焊焊機 | 1 | 美國林肯 |
3 | 空氣等離子氣割機 | 2 | 國內配套 |
4 | 焊劑供給及回收裝置 | 2 | 國內配套 |
5 | 焊劑烘干磁選處理裝置 | 1 | 國內配套 |
6 | 超聲波檢測設備 | 1 | 國內配套 |
六、設備簡介：
1．開卷機：
功能：用來支承托起鋼卷，鋼卷主動旋轉與鏟刀配合將帶頭鏟開并向夾送矯平機送進。
組成：開卷機由浮動對中箱式架，托輥裝配、鏟頭機、支撐輥四部分組成。
2．夾送矯平機：
功能：矯平帶鋼，并將帶鋼向前送至切割對焊和遞送機處。
組成：兩輥夾送，五輥矯平，夾送輥由液壓升降，矯平輥由液壓升降，鏈輪作用下輥主動傳動，由行星擺線減速機帶動向前送料。
3．切割對焊：
組成：對焊臺可整體移動，有前后壓板及對焊臺組成。
功能：將板頭、板尾切齊并對焊成一體。
小車移動方式：油缸伸縮實現前后移動。
4．立輥：
組成：由立輥及其底座組成，立輥由絲杠帶動傳動，從而調整其寬窄、左右。
功能：保證鋼帶不偏離中心。
5．圓盤剪：
組成：由兩牌坊組成，剪刃裝于兩牌坊上，被動剪切。
功能：將鋼帶兩毛邊剪去。
間隙調整方式：上下間隙由絲桿調整，左右間隙由蝸輪桿調整。
6．遞送機
功能：產生整條螺旋焊管設備向前送料的動力。
組成：由遞送機本體、減速機、聯軸器、電機組成。
7．預彎及導板：
功能：將鋼帶邊緣預先彎曲，并將鋼帶順利送入成型機。
組成：由預彎裝置和上下導板組成。
8．成型機：
功能：將鋼帶強迫彎曲卷成符合要求的鋼管。
組成：三輥成型，外控輥定徑,由1#、2#、3#、4#、5#、6#、7#輥及其機架底座組成。
9．前橋：
結構形式：由型鋼，鋼板焊接后加工而成的。
功能：成型前所有設備的底座，并具有調整成型角度的功能。
10．后橋:
結構形式：由型鋼，鋼板焊接后加工而成的。
是成型后所有設備的載體，具有微調角度及切管出管的功能。
11．主機埋設件：是主機設備的軌道。
12．飛切小車
功能：是切割定尺鋼管的的載體。
切割方式：等離子切割
13．內焊裝置、外焊裝置
是林肯焊頭的載體，具有調節焊頭位置的功能。
14．主機液壓系統：是控制各液壓油缸的控制機構。
15．主機電控系統：是控制各單機單動、聯動的控制機構。
七、乙方提供技術資料及進度：
1 合同生效1個月內乙方將提供設備布置圖
2 合同生效1個月內乙方將提供以下資料:
機組設備地腳螺栓布置圖
機組設備風、水、電接點圖
機組設備電器管線圖
3 供貨時，隨機組設備乙方將提供如下圖紙資料：
機組設備總布置圖
機組設備液壓原理圖、配管圖
機組設備電器原理圖、接線圖
機組設備安裝用圖紙
機組設備易損件圖
機組操作維護使用說明書
